УГО картография

Коллекция условно-графических обозначений применяемые при составлении различных карт: градостроительных планов предприятий, генеральных планов, карт местности, карт по спортивному ориентированию, карт военного планирования, карт объектов гражданской обороны.

TAGs: составление карт, расшифровка карт, градостроительный проект, разработка генерального плана, карта военных действий, эвакуация людей.

1. УГО генеральных планов
ГОСТ 21.204-93 «Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта».

2. УГО на спортивных картах
Буклеты Министерства спорта РФ по спортивному ориентированию.

3. УГО на тактических планах
Книги по основам безопасности жизнедеятельности.

4. УГО элементов ГО и ЧС
ГОСТ Р 22.0.10-96 «Безопасность в чрезвычайных ситуациях. Правила нанесения на карты обстановки о чрезвычайных ситуациях. Условные обозначения».

Формат – DWG.
4 нормативных документа.
418 элементов.
100% по ГОСТ.

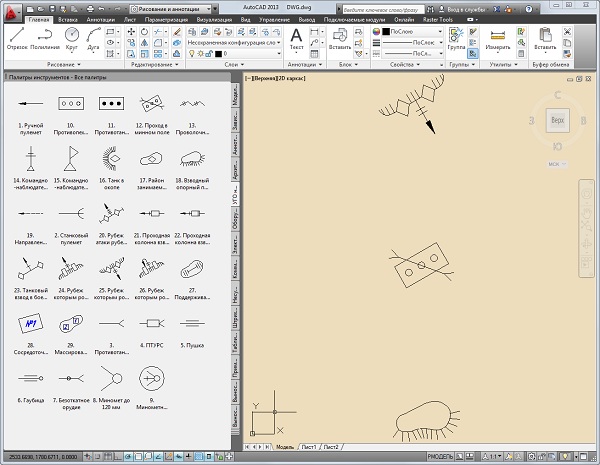

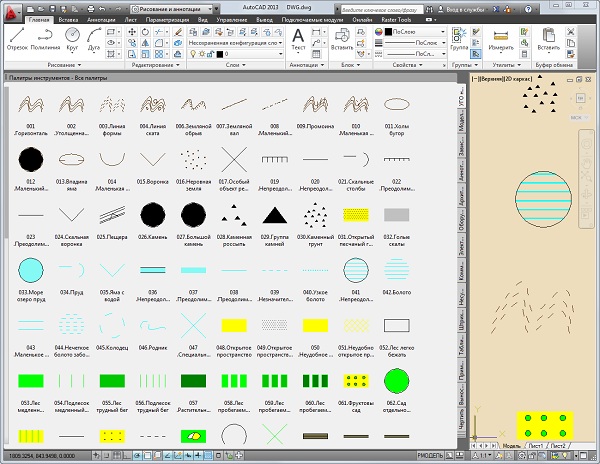

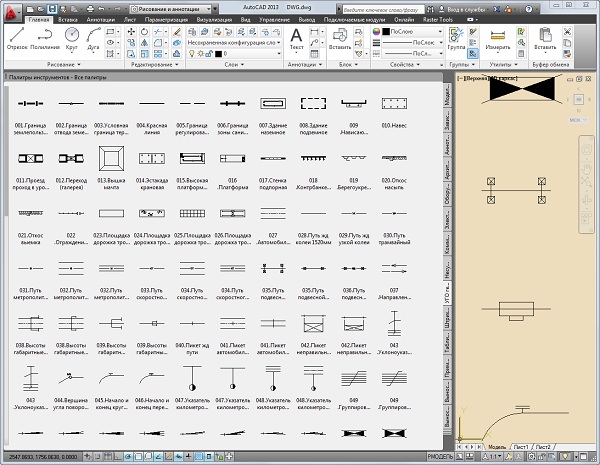

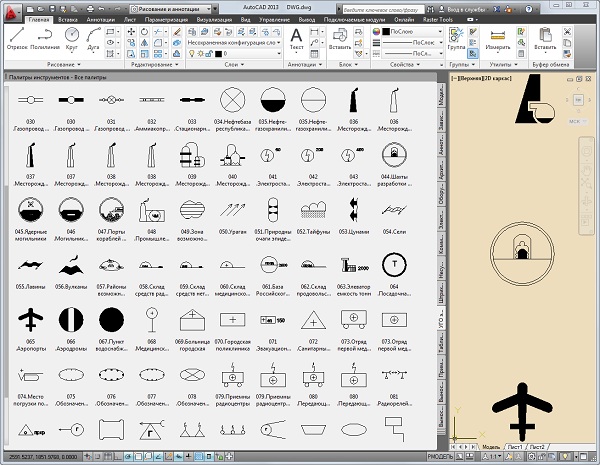

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .

Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2000-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
