Кольцо. Чертежи и технологический процесс изготовления
Содержимое: кольцо_ТП.rar (367.71 KB)
Загружен: 19.08.2024
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
467 руб.

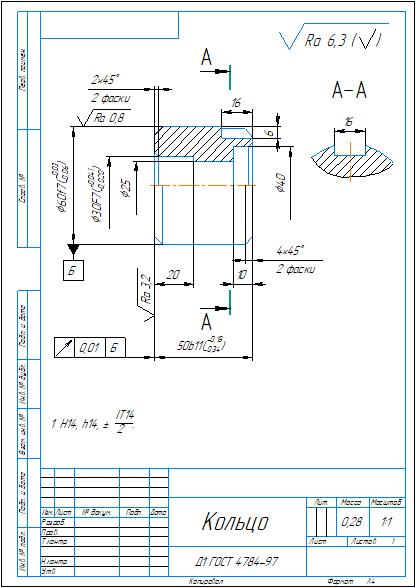

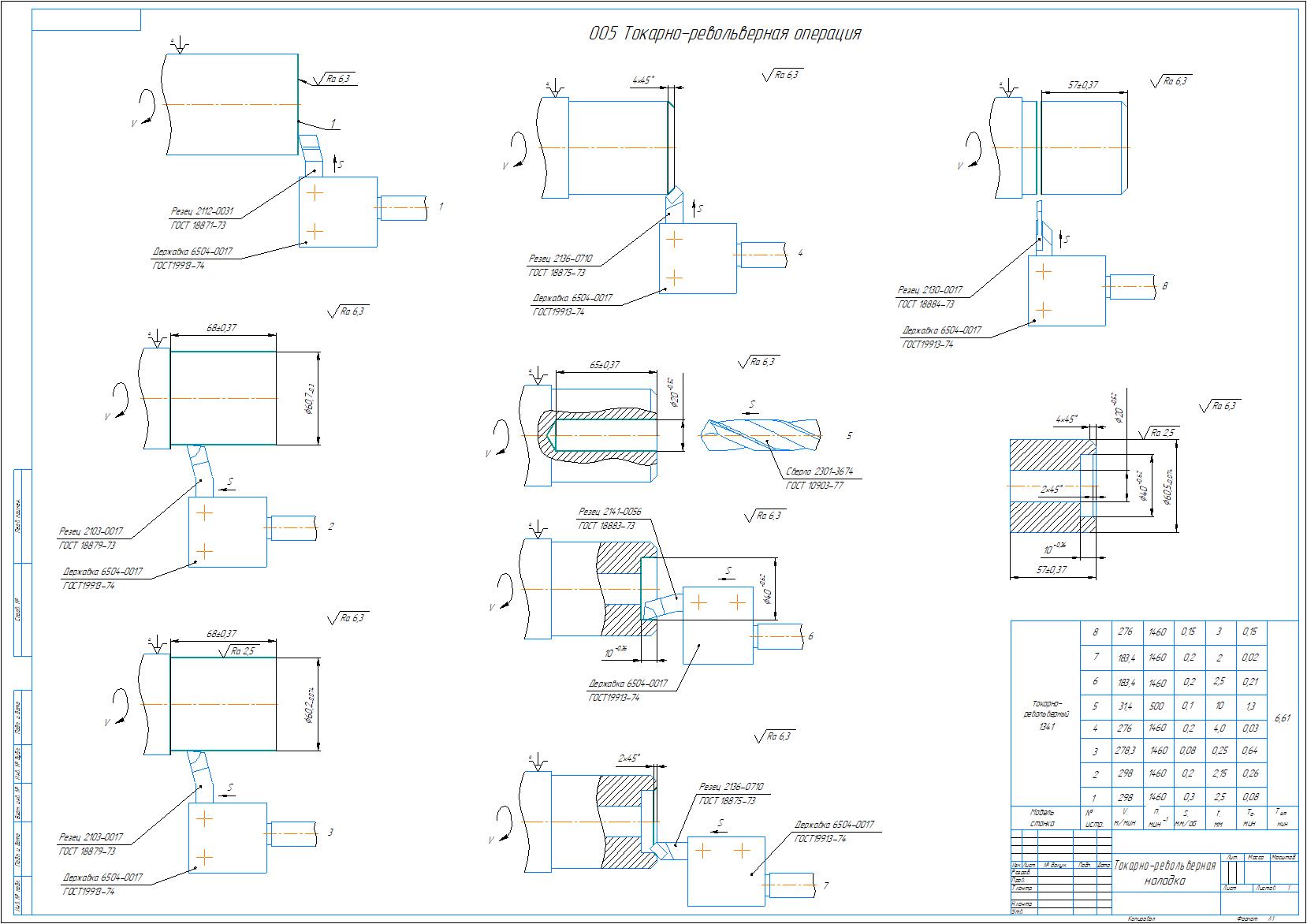

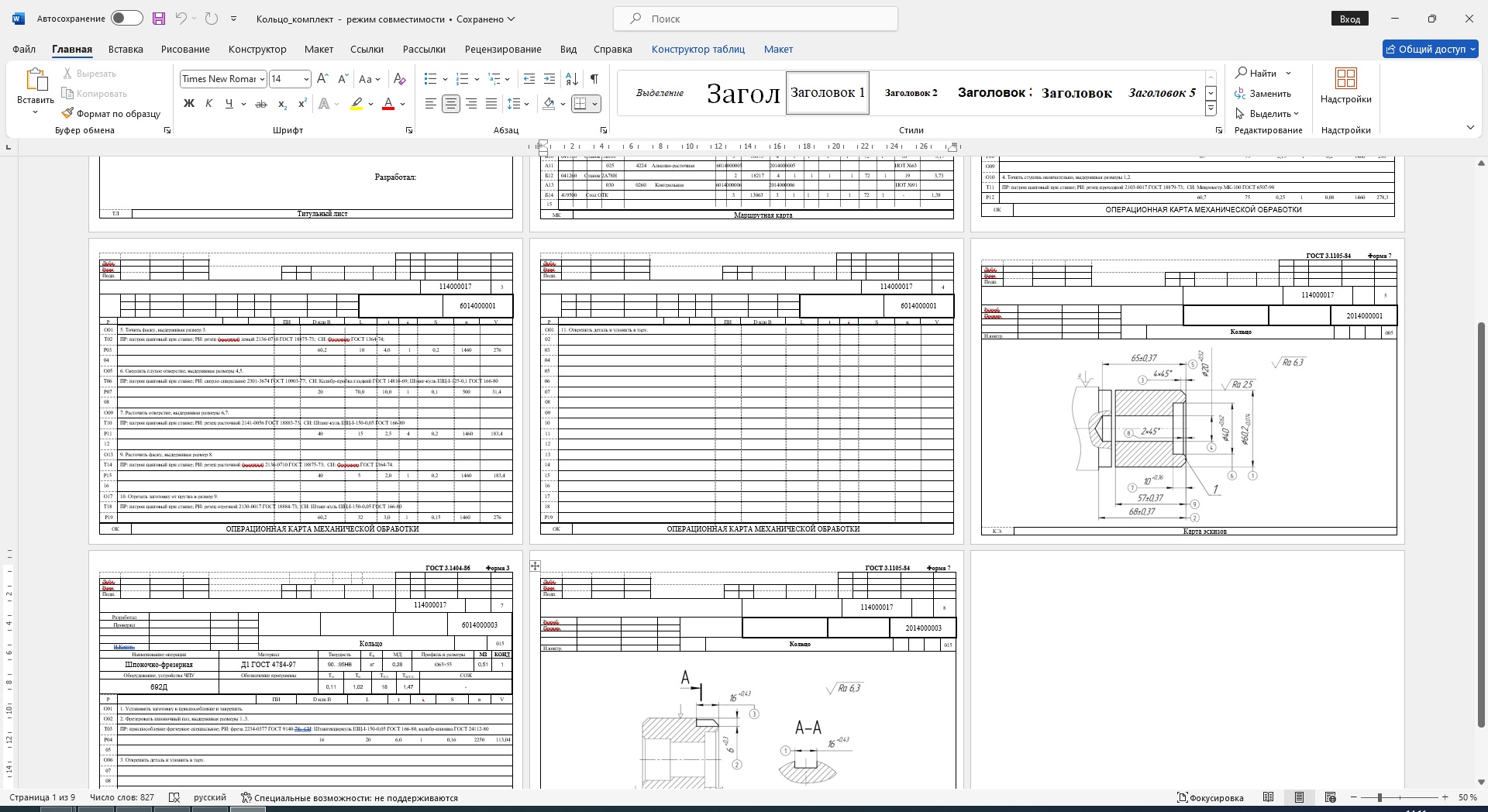

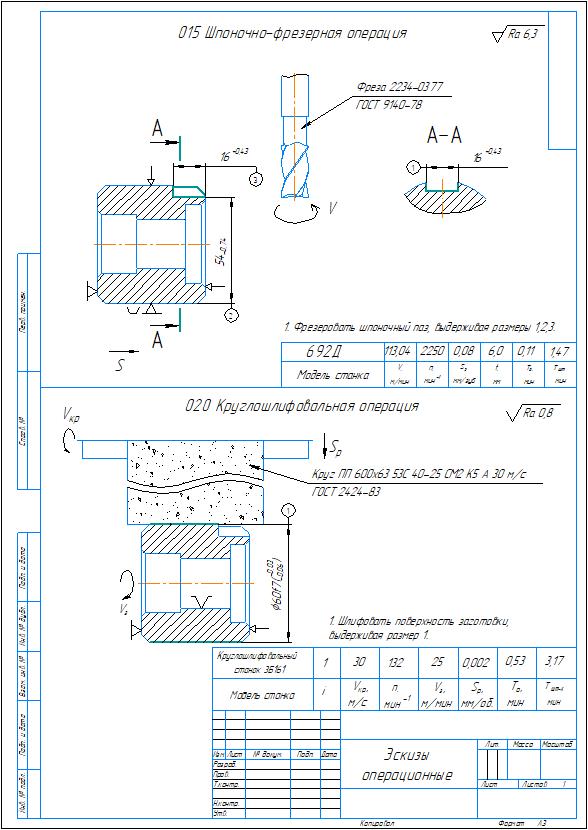

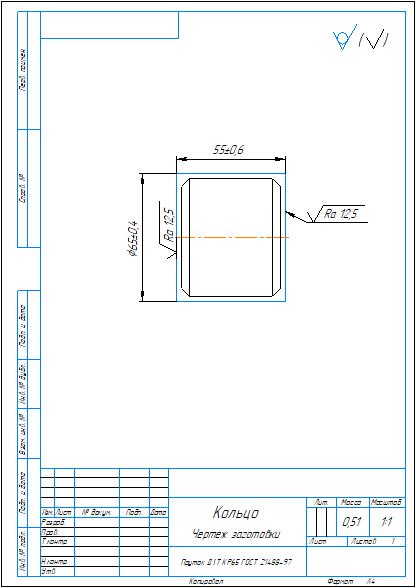

Рабочий чертеж детали кольцо, чертеж заготовки, чертеж токарно-револьверной наладки, операционные эскизы на шпоночно-фрезерную и шлифовальную операции. Технологический процесс изготовления детали кольцо в виде технологических карт: маршрутные карты, операционные карты (на 2 операции), карты эскизов (на 2 операции). Чертежи выполнены в компасе, карты в ворде.
Отзывов от покупателей не поступало
