Проект чертеж открытая беседка пергола 3.5х3 метра с зоной барбекю

Это комплект для самостоятельной реализации: подробное руководство в формате PDF и готовый рабочий чертёж садовой конструкции — перголы с деревянным настилом и обустроенной зоной для барбекю. Конструкция комбинированная: дерево и металл. Проект содержит всё необходимое для изготовления и установки на загородном участке.

Габаритные размеры: 3500 × 3000 × 2500 мм.

Общее описание

Перед вами проект современной открытой перголы. Она включает:

деревянный настил (пол) и подшивной потолок из дерева,

несущий металлический каркас,

встроенную зону для барбекю с вытяжкой.

Такое решение отлично подходит для дачи, участка загородного дома или летней кухни. При разработке учтены следующие материалы:

для настила и облицовки — термообработанная доска,

для стальных деталей — порошковое покрытие, устойчивое к внешним воздействиям,

для зоны барбекю — конструкция, рассчитанная на нагрев.

Пергола позволяет создать комфортное место для отдыха и приготовления пищи на открытом воздухе. В проекте продумана система вентиляции и предусмотрена встроенная подсветка для использования в вечернее время.

Что содержится в PDF

В руководстве указаны типовые размеры, информация о материалах и полный перечень комплектующих. В комплект входят:

Деталировка каждой детали с размерами в миллиметрах.

Таблица с крепежом и фурнитурой (марки, типоразмеры, количество).

Список необходимых инструментов.

Пошаговая последовательность сборки — от устройства фундамента и фиксации опорных стоек до монтажа настила.

Содержание PDF-инструкции (подробно)

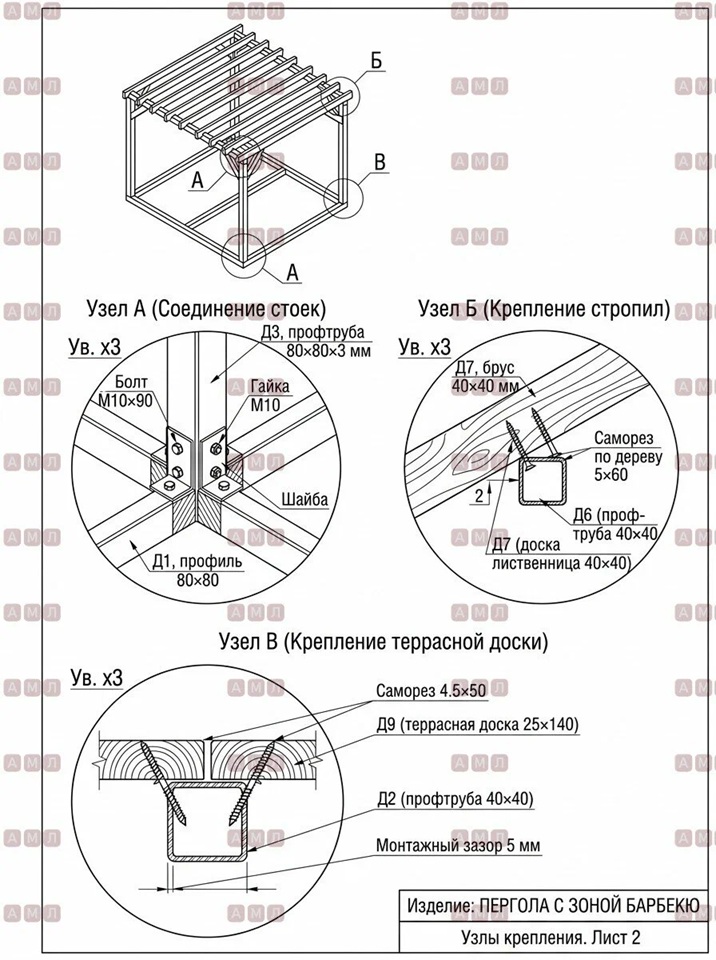

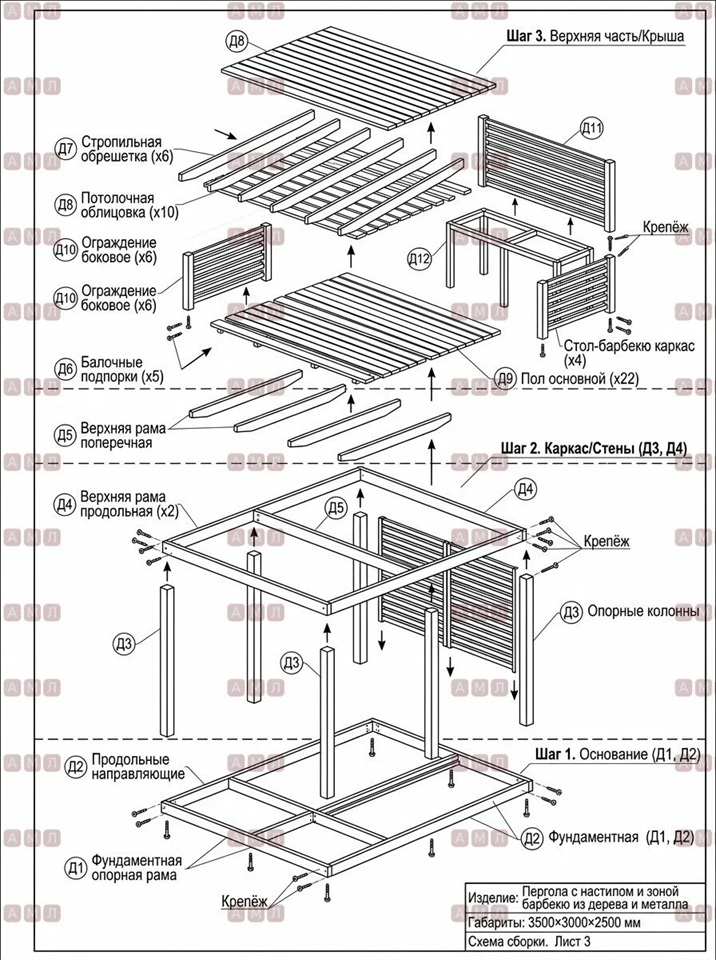

Сборочный чертёж перголы с настилом и зоной барбекю (комбинация дерева и металла). Включены планы и фасады в масштабе, схемы узловых соединений и привязка к участку.

Деталировка всех элементов с точными размерами в мм: стойки, поперечные балки, лаги, доски для пола и потолка, панель вытяжки, навесные элементы.

Таблица крепежа и фурнитуры — наименования, размеры, необходимое количество (анкерные болты, обычные болты, шайбы, саморезы, монтажные уголки, соединительные элементы).

Перечень материалов и ориентировочные цены за м². Дано сравнение разных вариантов: термодревесина, обычная доска, профильная труба разного сечения.

Перечень инструментов — от дрели, шуруповёрта и строительного уровня до сварочного аппарата (если потребуется сварка), шлифовальной машины и средств индивидуальной защиты.

Пошаговая инструкция по сборке.

Что получит покупатель

PDF-руководство по сборке перголы с деревянным настилом и зоной барбекю (дерево + металл) со всеми размерами в миллиметрах. Это готовый к использованию чертёж для мастера или для тех, кто хочет сделать всё своими руками.

Профессиональный сборочный чертёж и полная деталировка, которые позволяют заказать раскрой и изготовление деталей в мастерской либо собрать конструкцию самостоятельно.

Мгновенную отправку PDF-файла после оплаты. Вы получаете проект сразу и можете без задержек приступать к подготовке материалов и раскрою.

Важное примечание (юридическое предупреждение)

Обратите внимание: настоящий чертёж представляет собой типовое эскизное решение и предоставляется как справочный материал. Перед началом каких-либо строительных или монтажных работ, а также до раскроя материалов покупатель обязан самостоятельно проверить все размеры, выполнить расчёты нагрузок и адаптировать проект под свои конкретные условия (тип грунта, климатическую зону, применяемые материалы и фурнитуру). Разработчик не несёт ответственности за качество сборки и монтажа, за выбор материалов, а также за любые последствия, возникшие в результате использования данного чертежа. Распространение и перепродажа файла запрещены.
